Giải pháp truyền động 90° nhỏ gọn cho ứng dụng công nghiệp tải nặng

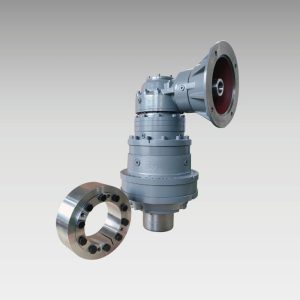

Hộp giảm tốc hành tinh góc vuông dòng HPR được thiết kế cho thiết bị có không gian lắp đặt hạn chế nhưng vẫn đòi hỏi mô-men xoắn lớn, độ tin cậy cao và khả năng điều khiển chính xác. Nhờ kết hợp bố trí 90° nhỏ gọn với các cấp truyền hành tinh dạng mô-đun, dòng HPR mang lại giải pháp truyền động bền chắc cho máy OEM yêu cầu cao và các dự án nâng cấp thiết bị.
Lợi ích nổi bật cho dự án của bạn
- Thiết kế 90° tiết kiệm không gian. Trục vào và trục ra được bố trí vuông góc, cho phép đặt động cơ điện hoặc động cơ thủy lực ở vị trí thuận tiện mà vẫn giữ trục ra đúng vị trí máy yêu cầu.
- Dải mô-men xoắn và tỷ số truyền rộng
- Dải mô-men xoắn: 200 N·m – 1.100.000 N·m
- Dải tỷ số truyền: i = 9 – 5000. Một dòng hộp giảm tốc đáp ứng từ thiết bị tải nhẹ đến hệ truyền động công nghiệp tải nặng.
- Kết cấu mô-đun, dễ cấu hình. Nền tảng HPR sử dụng thiết kế mô-đun, giúp giảm đáng kể số lượng chi tiết riêng biệt. Nhờ đó, thời gian giao hàng ngắn hơn, quản lý phụ tùng dễ hơn và công tác bảo trì thuận tiện hơn cho cả bạn và khách hàng.
- Thiết kế ổn định, đã được kiểm chứng trong vận hành dài hạn. Triết lý thiết kế ổn định giúp các bộ phận cốt lõi bên trong được duy trì nhất quán trong nhiều năm, bảo đảm khả năng thay thế lâu dài và dịch vụ hậu mãi đáng tin cậy.
Tùy chọn đầu vào linh hoạt
Chọn cấu hình đầu vào phù hợp nhất với phương án truyền động của bạn:
- Đầu vào mặt bích động cơ điện – lắp trực tiếp động cơ, hỗ trợ mặt bích IEC hoặc thiết kế theo yêu cầu
- Đầu vào động cơ thủy lực – dành cho máy di động và thiết bị dẫn động thủy lực
- Đầu vào trục trơn – dùng cho truyền động đai, xích hoặc bánh răng
- Đầu vào tích hợp phanh – bảo đảm dừng và giữ tải an toàn
- Tùy chọn ly hợp hoặc cơ cấu chống quay ngược – hỗ trợ khởi động có kiểm soát và ngăn quay ngược
Nhờ tính linh hoạt này, hộp giảm tốc HPR có thể dễ dàng tích hợp vào máy mới hoặc dùng để nâng cấp thiết bị hiện có.
Nhiều tùy chọn giao diện đầu ra
Để phù hợp với nhiều thiết kế máy, dòng HPR cung cấp các kiểu đầu ra sau:
- Đầu ra khóa bằng đĩa co – truyền mô-men xoắn chính xác, không độ rơ
- Đầu ra then hoa trong – kết nối nhỏ gọn với trục đối tiếp
- Đầu ra then hoa ngoài – phù hợp với các giải pháp khớp nối mô-men xoắn cao
- Trục ra then bằng – kết nối cơ khí tiêu chuẩn, dễ lắp đặt
Dù truyền động cho tang cuốn, bánh xe, tời hay các loại trục công nghệ, bạn đều có thể chọn giao diện cơ khí phù hợp và hiệu quả nhất.
Ứng dụng tiêu biểu
Hộp giảm tốc hành tinh góc vuông HPR được sử dụng rộng rãi trong:
- Máy xây dựng và máy công trình
- Cần cẩu, tời, thiết bị nâng và hệ thống nâng hạ
- Băng tải, máy trộn, thiết bị khuấy và hệ thống vận chuyển vật liệu
- Dây chuyền luyện kim, khai khoáng, xi măng và hóa chất
- Thiết bị hàng hải và ngoài khơi
- Các ứng dụng cần kết hợp không gian lắp đặt hạn chế với mô-men xoắn cao
Thiết kế dành cho OEM và đơn vị tích hợp hệ thống
Đối với nhà chế tạo máy và đơn vị tích hợp hệ thống, dòng HPR mang lại:
- Các mô-đun tiêu chuẩn giúp đơn giản hóa thiết kế máy
- Hiệu suất cao và tuổi thọ dài, giúp giảm chi phí vòng đời
- Tùy chỉnh linh hoạt tỷ số truyền, giao diện kết nối và phụ kiện
- Hỗ trợ sau bán hàng tốt và bảo đảm phụ tùng trong thời gian dài
Cùng GDIC phát triển giải pháp truyền động cho dự án tiếp theo
Hãy cung cấp mô-men xoắn yêu cầu, tỷ số truyền, kiểu đầu vào, giao diện đầu ra và điều kiện lắp đặt. Đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ lựa chọn hoặc tùy chỉnh hộp giảm tốc hành tinh góc vuông HPR phù hợp nhất cho dự án của bạn.
